瑞華板式臭氧發生器核心技術優勢

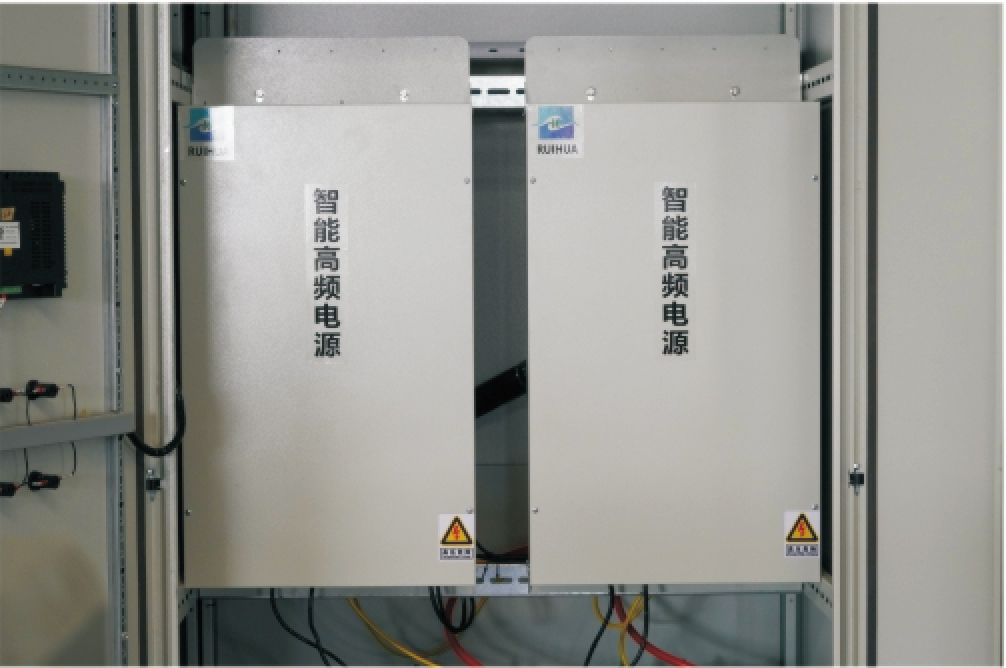

01|模塊化智能電源

       電源采用世界先進的驅動與控制技術，具有很好的抗干擾性。依托山東科技大學產學研結合，與山東科技大學信息與電氣工程學院建立長期合作關系，共同研發新一代臭氧專用高頻電源。臭氧發生器為動態的容性負載，在工作過程中，臭氧發生器本身特性會根據溫度、氣壓的變化而變化，固定的PWM、PFM都能夠使臭氧發生器工作，但是在壓力、流量等因素變化時，會產生不確定性故障。所以臭氧發生器的電源本質是區別于變頻器的。臭氧發生器電源采用ZCS軟開關技術，大大提高了系統的工作效率：PLL頻率合成技術，PID動態調節技術隨時追蹤發生器的動態特性，使發生器工作在穩定、可靠的工作狀態。高效率也使得電源系統的頻率范圍擴大（3-20KHz)。根據試驗結果，在臭氧濃度>124g/m’條件下，1Kg臭氧產量電耗<7.5KWh。

產品特點

功率因數>0.98，內置軟啟動，防止浪涌電流的沖擊，ZCS軟開關技術，電源效率>95%，PLL頻率合成技術，無需人工調節，過流保護、超溫保護、短路保護，PID自動調節跟隨追蹤技術，一體化設計，安裝方便，功率無極調節范圍10%-100%

高效率，節能20%

采用德國英飛凌IGBT電源模塊，數字電源控制, PID自適應調節技術

高可靠性，設計壽命15年

產品配件選型優先選用國外一線品牌，淘汰低效 的管式放電技術，采用高效的板式放電結構

高頻率，高濃度

減少占地面積，節約用氣成本

調節簡單方便

產量10%-100%連續可調（非階躍）

自備人機界面，數字化控制

友好外接串口，可外接PLC/DCS控制

獨立電源

壓力保護、溫度保護、過載保護、缺相保護

02|集成式雙水冷放電體

高度集中的放電體，保證了穩定性和均一性，鋁鎂鈦合金，耐臭氧腐蝕，表面加鍍膜保護，德國進口陶瓷片，熱穩定性好，尺寸精度高

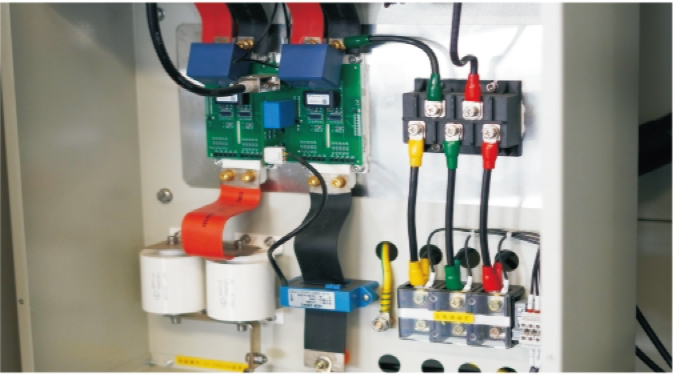

03|水冷IGBT模式

采用新型的絕緣柵雙極性晶體管IGBT為核心功率器件的高頻技術，8000Hz-10000Hz運行頻率，有利于放電產生高能電子；

采用全數字化技術，可實時在線監測臭氧發生器的運行狀態；

IGBT整流電路橋使用水冷方式屬于國內首創，實現安全可靠的高效水冷系統，安裝溫度監控器，運行溫度始終低于45℃，有效保護IGBT的高效運行。

04|強制風冷高頻變壓器

變壓器磁芯采用大截面軟磁鐵氧體，高頻條件下，因其飽和磁感、磁導率、電阻率相對較高，加之矯頑力低，運行時鐵芯自身?yè)p耗（渦流損耗和磁滯損耗）較小，發熱量較低；

變壓器初級、次級線圈采用高頻束包線，減小了高頻電流的集膚效應，有效降低了損耗；

變壓器絕緣采用耐溫等級高，變壓器進行浸漆處理，并采用了真空浸漆技術，有效提高了變壓器的絕緣等級；

變壓器的層間、線包間、線包與磁芯間均采用先進的杜邦絕緣技術，有效提高了耐擊穿性能

變壓器采用強制風冷降溫方式，保證變壓器正常穩定連續工作。

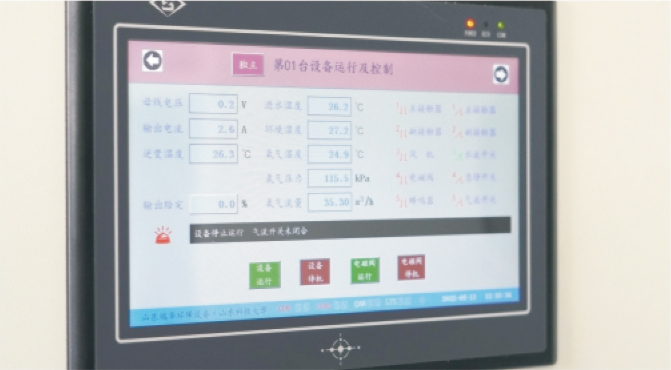

05|數字化智能控制系統

采用獨立的PLC智能程序檢測控制系統，對水溫、水流、電參數、壓力、氣流量等多種參數實施自動監測、報警與保護、保證系統安全正常運行，可按預置程序?qū)崿F(xiàn)自動控制，根據客戶需求，可實現遠程集中控制，極大方便用戶管理使用。
